宣布时间：2021-03-26 | 游览：8779
内容摘要：相比早期就生长十分成熟的LCD（液晶）相比，， ，，，OLED手艺作为具有全固态、自动发光、超轻薄、色彩鲜艳、高比照度、耐崎岖温性能好、可实现柔性显示等优点的新一代显示手艺，， ，，，被誉为“全球下一代显示手艺”，， ，，，对全球显示工业的生长有主要意义，， ，，，被业内普遍看好。。。。。
OLED的发光历程
详细历程如下：
1、OLED装备的电池或电源会在OLED两头施加一个电压。。。。。
2、电流从阴极流向阳极，， ，，，并经由有机层(电流指电子的流动)。。。。。
3、阴极向有机分子发射层输出电子。。。。。
4、阳极吸收从有机分子传导层传来的电子。。。。。(这可以视为阳极向传导层输出空穴，， ，，，两者效果相等。。。。。
5、 在发射层和传导层的接壤处，， ，，，电子会与空穴团结。。。。。
6、电子遇到空穴时，， ，，，会填充空穴(它会落入缺失电子的原子中的某个能级)。。。。。
7、这一历程爆发时，， ，，，电子会以光子的形式释放能量。。。。。
8、OLED发光。。。。。
9、光的颜色取决于发射层有机物分子的类型。。。。。生产商会在统一片OLED上安排几种有机薄膜，， ，，，这样就能组成彩色显示器。。。。。
10、光的亮度或强度取决于施加电流的巨细。。。。。电流越大，， ，，，光的亮度就越高。。。。。
OLED的分类
以下是几种OLED：被动矩阵OLED、 自动矩阵OLED、透明OLED、顶部发光OLED、可折叠OLED、白光OLED等。。。。。
每一种OLED都有其奇异的用途。。。。。接下来，， ，，，我们会逐一讨论这几种OLED。。。。。首先是被动矩阵和自动矩阵OLED。。。。。
被动矩阵OLED(PMOLED)

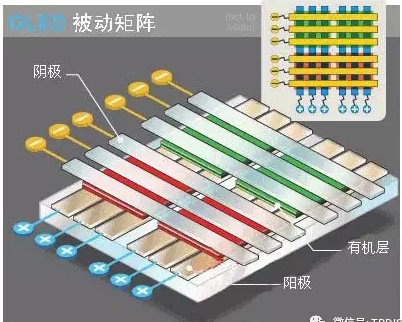

被动矩阵OLED结构
PMOLED具有阴极带、有机层以及阳极带。。。。。阳极带与阴极带相互笔直。。。。。阴极与阳极的交织点形成像素，， ，，，也就是发光的部位。。。。。外部电路向选取的阴极带与阳极带施加电流，， ，，，从而决议哪些像素发光，， ，，，哪些不发光。。。。。别的，， ，，，每个像素的亮度与施加电流的巨细成正比。。。。。
PMOLED易于制造，， ，，，但其耗电量大于其他类型的OLED，， ，，，这主要是由于它需要外部电路的缘故。。。。。PMOLED用来显示文本和图标时效率最高，， ，，，适于制作小屏幕(对角线2-3英寸)，， ，，，例如人们在移动电话、掌上型电脑 以及MP3播放器上经常能见到的那种。。。。。即便保存一个外部电路，， ，，，被动矩阵OLED的耗电量照旧要小于这些装备目今接纳的LCD。。。。。
自动矩阵OLED(AMOLED)

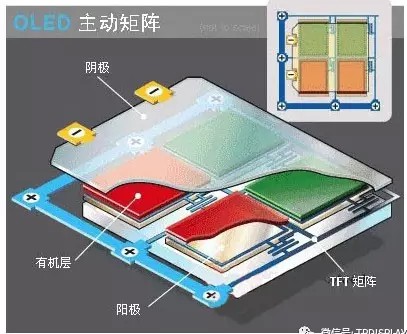

自动矩阵OLED结构
AMOLED具有完整的阴极层、有机分子层以及阳极层，， ，，，但阳极层笼罩着一个薄膜晶体管(TFT)阵列，， ，，，形成一个矩阵。。。。。TFT阵列自己就是一个电路，， ，，，能决议哪些像素发光，， ，，，进而决议图像的组成。。。。。
AMOLED的耗电量低于PMOLED，， ，，，这是由于TFT阵列所需电量要少于外部电路，， ，，，因而AMOLED适适用于大型显示屏。。。。。AMOLED还具有更高的刷新率，， ，，，适于显示视频。。。。。AMOLED的最佳用途是电脑显示器、大屏幕电视以及电子通告牌或看板。。。。。
透明OLED

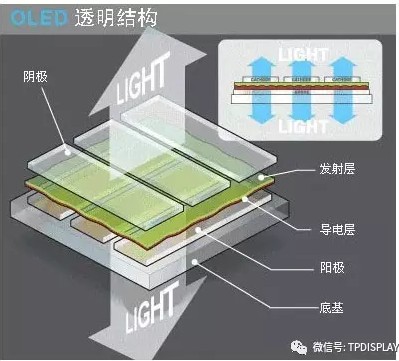

透明OLED结构
透明OLED只具有透明的组件(下层、阳极、阴极)，， ，，，并且在不发光时的透明度最高可达下层透明度的85%。。。。。当透明OLED显示器通电时，， ，，，光线可以双向通过。。。。。透明OLED显示器既可接纳被动矩阵，， ，，，也可接纳自动矩阵。。。。。这项手艺可以用来制作多在飞机上使用的平视显示器。。。。。
顶部发光OLED
顶部发光OLED具有不透明或反射性的下层。。。。。它们最适于接纳自动矩阵设计。。。。。生产商可以使用顶部发光OLED显示器制作智能卡。。。。。
OLED的制造
OLED生产历程中最主要的一环是将有机层敷涂到下层上。。。。。完成这一事情，， ，，，有三种要领：
1、真空沉积或真空热蒸发(VTE)
位于真空腔体内的有机物分子会被稍微加热(蒸发)，， ，，，然后这些分子以薄膜的形式凝聚在温度较低的下层上。。。。。这一要领本钱很高，， ，，，但效率较低。。。。。
2、有机气相沉积(OVPD)
在一个低压热壁反应腔内，， ，，，载气将蒸发的有机物分子运送到低温下层上，， ，，，然后有机物分子会凝聚成薄膜状。。。。。使用载气能提高效率，， ，，，并降低OLED的造价。。。。。
3、喷墨打印
使用喷墨手艺可将OLED喷洒到下层上，， ，，，就像打印时墨水被喷洒到纸张上那样。。。。。喷墨手艺大大降低了OLED的生产本钱，， ，，，还能将OLED打印到外貌积很是大的薄膜上，， ，，，用以生产大型显示器，， ，，，例如80英寸大屏幕电视或电子看板。。。。。
OLED主流生产手艺
蒸镀手艺
首先，， ，，，要相识蒸镀手艺，， ，，，这得从OLED的结构讲起。。。。。如下图所示，， ，，，典范结构是在ITO玻璃上制作一层几十纳米厚的发光质料，， ，，，ITO透明电极和金属电极划分作为器件的阳极和阴极电极加电压，， ，，，在一定电压驱动下，， ，，，电子和空穴划分从阴极和阳极注入到电子和空穴传输层，， ，，，电子和空穴划分经由电子和空穴传输层迁徙到发光层，， ，，，并在发光层中相遇复合，， ，，，形成激子并使发光分子引发，， ，，，后者经由辐射弛豫而发出可见光。。。。。辐射光可从ITO一侧视察到，， ，，，金属电极膜同时也起了反射层的作用。。。。。

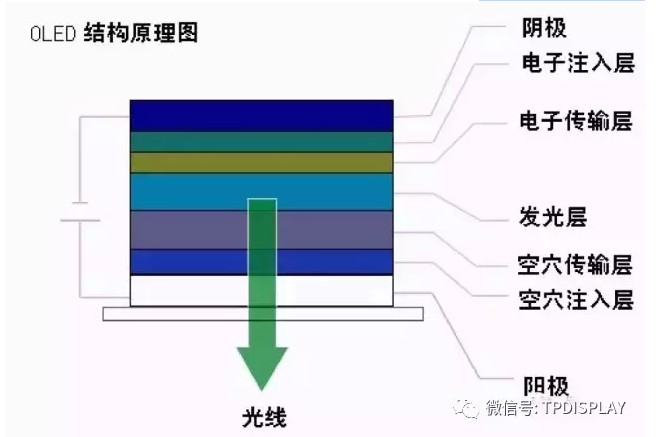

OLED结构原理图
虽然了，， ，，，详细到整块面板，， ，，，结构也就重大许多，， ，，，包括次像素间需要隔离柱、绝缘层之类。。。。。AMOLED则尚有TFT backplane这种控制每个像素开关的工具。。。。。
OLED像素结构示意图
简朴来说，， ，，，蒸镀就是真空中通过电流加热，， ，，，电子束轰击加热和激光加热等要领，， ，，，使被蒸质料蒸发成原子或分子，， ，，，它们随即以较大的自由程作直线运动，， ，，，碰撞基片外貌而凝聚，， ，，，形成薄膜。。。。。
蒸镀手艺制造OLED面板的焦点装备是蒸镀机，， ，，，而这个装备在面板制造企业的上游，， ，，，主要供应商是佳能旗下一间名为Canon Tokki的企业。。。。。随着全球 OLED市场的汹涌澎拜，， ，，，Tokki公司一直投入开发产能，， ，，，可是仍然难以知足客户的需要。。。。。听说，， ，，，Tokki一年的蒸镀机产能也就戋戋几台罢了，， ，，，如LG Display这样的大客户也不得不由于蒸镀机数目有限而无奈的失去苹果订单。。。。。

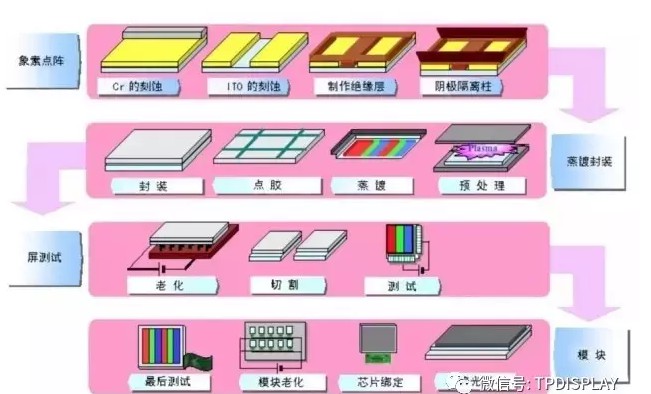

PMOLED的典范工艺流程
（备注：PMOLED也属于OLED，， ，，，但结构比AMOLED简朴，， ，，，没有TFT。。。。。）
印刷手艺
OLED屏幕每个像素“灯胆”除了是蒸上去的，， ，，，还可以选择“印”出来。。。。。用喷墨打印机来举个例子，， ，，，喷墨打印机是把墨水喷到纸上，， ，，，从而泛起出文稿或图片。。。。。而印刷显示是使用印刷方法制作显示器的有机质料膜层，， ，，，是一种工艺要领。。。。。实现了印刷显示后，， ，，，可以印刷差别面板，， ，，，若是“喷”的是OLED质料，， ，，，那就是OLED面板；；；；；；；；“喷”的是量子点质料，， ，，，那就是量子点显示面板。。。。。印刷OLED，， ，，，简朴说，， ，，，就是通过喷墨印刷设惫亓多个印刷喷头，， ，，，将差别颜色的聚合物发光质料溶液准确的沉积在ITO玻璃基板的隔离柱槽中，， ，，，溶剂挥发后会形成100纳米左右厚度的薄层，， ，，，组成可发光的像素。。。。。
为什么说印刷显示手艺是下一代显示革命？？ ？？？真空蒸镀工艺，， ，，，受限于装备与手艺，， ，，，很难制作大尺寸细腻金属掩模板，， ，，，导致该工艺无法应用在大尺寸面板的制造上。。。。。蒸镀历程中，， ，，， 有机质料气体无差别沉积在玻璃基板上，， ，，，导致质料使用率低。。。。。也许由于不需要真空蒸镀腔体、不需要细密金属掩模板、不需要彩色滤光片等等，， ，，，松下在2013年的CES展会上，， ，，，展示了一种接纳自主研发“印刷”工艺的、并且据他们自己说是其时全球最大4K OLED电视（56寸）。。。。。
印刷OLED有哪些优势足以挑战相对成熟的蒸镀手艺呢？？ ？？？首先就是本钱低廉，， ，，，在OLED面板的原质料使用上，， ，，，印刷OLED就比蒸镀手艺节约90%；；；；；；；；印刷OLED手艺可以有用提升制品的寿命；；；；；；；；喷墨打印的制程要比蒸镀制程更容易顺应大基板的切割的需要，， ，，，这更利于高代线处置惩罚大尺寸基板的趋势。。。。。

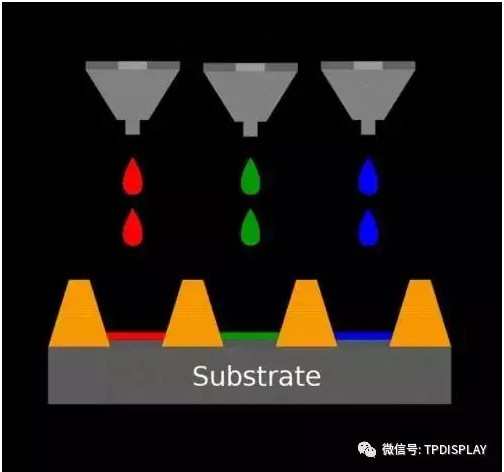

印刷OLED实现手艺示意图
据业界人士的先容称，， ，，，印刷OLED最大的瓶颈在于每一个细小印刷点之间的差别性控制（减小像素间的差别），， ，，，以及关于极小亚像素单位印刷的装备研发（提升装备精度）。。。。。前者是整个印刷显示行业的要害瓶颈，， ，，，后者则主要是关于中小尺寸显示产品而言的问题。。。。�；；；；；；；；蛘咚�，， ，，，关于印刷OLED，， ，，，油墨稳固性不是最终的大问题，， ，，，装备精度和稳固性才是真正的磨练。。。。。这个问题恰恰必需在建设树模性生产线后才华真正从工程上解决。。。。。
海内华星光电团结海内多家印刷显示主干单位，， ，，，配合建设天下第一个“印刷显示手艺和质料手艺立异同盟”，， ，，，搭建印刷及柔性显示公共手艺服务平台，， ，，，并以广东聚华印刷显示手艺有限公司作为平台运营实体。。。。。

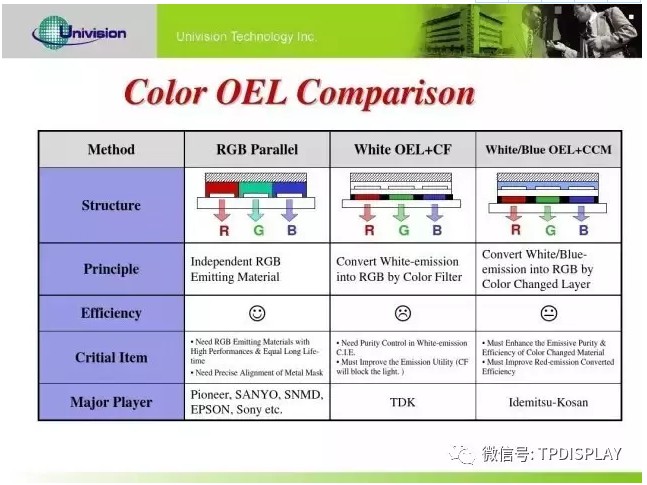

OLED屏幕颜色三种实现计划
上面提到的这种高端大气上层次的“蒸镀”法，， ，，，主要应用于RGB三色排列的典范OLED屏幕。。。。。三星的诸多OLED电视产品都是基于这种要领蒸镀出来的，， ，，，效果很不错，， ，，，三原色都很是纯粹，， ，，，但本钱很是高昂。。。。。这类蒸镀所用的手艺叫FMM，， ，，，细腻金属掩模板，， ，，，就是蒸镀的时间为了区分像素，， ，，，盖个掩膜，， ，，，以是对齐的问题，， ，，，以及掩膜质料自己都会成为手艺难点。。。。。
现实上，， ，，，人类为了控制本钱，， ，，，OLED电视不止上述一种，， ，，，有一类蓝光+色变换层：这种计划只需要蒸镀蓝光OLED元件，， ，，，经由变换层将光转为RGB三色，， ，，，这类手艺受到色彩转换器开举事度的限制，， ，，，并未被大规模接纳。。。。。
尚有一类OLED电视是白光+三种彩色滤光片，， ，，，原理上和LCD液晶面板有些类似，， ，，，以白色为背光，， ，，，再加彩色滤光片—这种方法在本钱上显然就低了许多，， ，，，LG就曾以这种计划生产OLED电视，， ，，，白光OLED+彩色滤光片也一度被以为是OLED进一步实现低本钱的计划。。。。。只不过加上滤光片，， ，，，透光率光色纯度都更成问题，， ，，，以是亮度、比照度、色彩、节能体现理论上都缺乏RGB+OLED。。。。。
AMOLED平板显示研发历程和手艺难点
AMOLED手艺的开发主要涉及到TFT背板和OLED器件两个方面。。。。。在手艺蹊径的选择上，， ，，，现在国际上尚未统一，， ，，，有多种手艺计划在开发中。。。。。
发光器件即OLED的性能决议了AMOLED显示屏的色彩体现力、功耗等品质，， ，，，因此OLED器件手艺的开发对产品竞争力的提高具有很是主要的意义。。。。。 OLED器件制备手艺主要有两个要害点，， ，，，一个是开发高迁徙率的传输质料和高效率、长寿命发光质料，， ，，，另一个是开发新型器件结构，， ，，，提高器件性能。。。。。因此，， ，，，开发新型有机质料、设计新型器件结构和刷新真空蒸镀手艺将是研究的重点。。。。。
现在，， ，，，TFT背板中的沟道层半导体质料主要有非晶硅（a-Si）、微晶硅（μ-Si）、低温多晶硅（LTPS）、单晶硅、有机物和氧化物等。。。。。由于 OLED是电流驱动型器件，， ，，，需要稳固的电流来控制发光特征。。。。。为了抵达足够的亮度，， ，，，AMOLED需要TFT的沟道质料具有较高的迁徙率，， ，，，以提供较高的电流密度，， ，，，因此现在普遍应用于TFT-LCD中的非晶硅TFT由于迁徙率较低很难知足要求。。。。。另外，， ，，，与TFT-LCD所差别的是，， ，，，AMOLED需要TFT长时间处于开启状态，， ，，，非晶硅TFT的阈值电压漂移问题也使其很难应用在AMOLED中。。。。。从手艺生长现状来看，， ，，，较有希望的是LTPS TFT和氧化物TFT等手艺，， ，，，但也保存许多灾点。。。。。
现在，， ，，，应用在AMOLED中最成熟的TFT背板手艺是低温多晶硅（LTPS）手艺。。。。。在LTPS手艺中，， ，，，最主要的工艺难点即为多晶硅沟道层的制备。。。。。工艺流程中首先使用PECVD等要领在不含碱离子的玻璃基板上淀积一层非晶硅，， ，，，此后接纳激光或者非激光的方法使非晶硅薄膜吸收能量，， ，，，原子重新排列以形成多晶硅结构，， ，，，从而镌汰缺陷并获得较高的电子迁徙率。。。。。
对LTPS结晶化手艺而言，， ，，，激光结晶化手艺尤其是准分子激光退火（ELA）手艺现在在小尺寸应用方面已经较为成熟，， ，，，全球已经量产的AMOLED产品基本都使用了ELA手艺。。。。。ELA手艺的难点在于TFT的一致性问题，， ，，，各像素间TFT特征的差别导致OLED的发光强度泛起不匀称，， ，，，进而导致面板制品率无法包管，， ，，，因此提高ELA手艺制备的TFT一致性一直是海内外各单位研发的重点。。。。。另外，， ，，，ELA手艺在大尺寸基板的量产方面也保存较大的问题。。。。。
另一方面，， ，，，非激光结晶化手艺在实现大尺寸基板量产并降低本钱，， ，，，以及在TFT匀称性方面具有很大优势。。。。。但非激光结晶化手艺在现阶段也同样保存着手艺难题。。。。。其中金属诱导晶化（MIC）手艺由于金属污染导致的泄电流等问题，， ，，，使得缺陷和寿命问题很难明决；；；；；；；；固相结晶化（SPC）手艺在大尺寸AMOLED的制备上具有较大的综合性优势，， ，，，但其载流子迁徙率与激光结晶化手艺相较量低，， ，，，并且在量产手艺方面仍然需要进一步完善。。。。。
AMOLED制作工艺
LTPS-AMOLED的制作工艺席卷了显示面板行业的诸多尖端手艺，， ，，，其主要分为背板段，， ，，，前板段以及模组段三道工艺。。。。。背板段工艺通过成膜，， ，，，曝光，， ，，，蚀刻叠加差别图形差别材质的膜层以形成LTPS（低温多晶硅）驱动电路，， ，，，其为发光器件提供点亮信号以及稳固的电源输入。。。。。其手艺难点在于微米级的工艺细腻度以及关于电性指标的极高均一度要求。。。。。
镀膜工艺是使用镀膜装备，， ，，，用物理或化学的方法将所需材质沉积到玻璃基板上（2）；；；；；；；；
曝光工艺是接纳光学照射的方法，， ，，，将光罩上的图案通过光阻转印到镀膜后的基板上（3、4、5）；；；；；；；；
蚀刻工艺是使用化学或者物理的方法，， ，，，将基板上未被光阻笼罩的图形下方的膜蚀刻掉，， ，，，最后将笼罩膜上的光阻洗掉，， ，，，留下具有所需图形的膜层（7、8）。。。。。

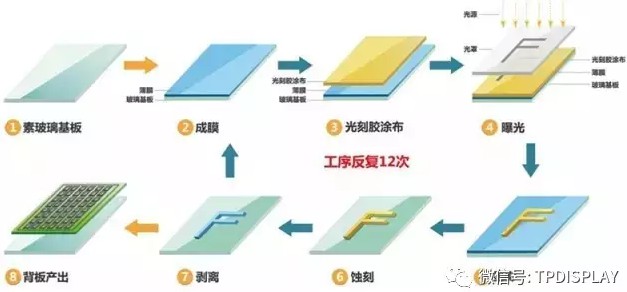

驱动背板工艺流程图
前板段工艺通过高精度金属掩膜板（FMM）将有机发光质料以及阴极等质料蒸镀在背板上，， ，，，与驱动电路团结形成发光器件，， ，，，再在无氧情形中举行封装以起到�；；；；；；；；ぷ饔谩！！�。。蒸镀的对位精度与封装的气密性都是前板段工艺的挑战所在。。。。。
高精度金属掩膜板（FMM）：其主要接纳具有极低热变形系数的质料制作，， ，，，是界说像素细密度的要害。。。。。制作完成后的FMM由张网机将其准确地定位在金属框架上并送至蒸镀段（2）；；；；；；；；
蒸镀机在超高真空下，， ，，，将有机质料透过FMM蒸镀到LTPS基板限制区域上（3）；；；；；；；；
蒸镀完成后将LTPS基板送至封装段，， ，，，在真空情形下，， ，，，用高效能阻绝水汽的玻璃胶将其与�；；；；；；；；ぐ寰傩刑稀！！�。。玻璃胶的选用及其在制作工艺上的应用，， ，，，将直接影响OLED的寿命（5、6）。。。。。
有机镀膜段工艺流程图
模组段工艺将封装完毕的面板切割成现实产品巨细，， ，，，之后再举行偏光片贴附、控制线路与芯片贴合等各项工艺，， ，，，并举行老化测试以及产品包装，， ，，，最终泛起为客户手中的产品。。。。。
切割：封装好的AMOLED基板切割为面板（pannel）（1）;
面板测试：举行面板点亮检查（2）;
偏贴：将AMOLED面板贴附上偏光板（3）;
IC+FPC绑定：将驱动IC和柔性印刷线路板（FPC）与AMOLED面板的链接（4）;
TP贴附：将AMOLED面板与含触控感应器的强化盖板玻璃（cover Lens）贴合（5）;
模组测试：模组的老化测试与点亮检查（6）。。。。。
模组段工艺流程图
此内容转载自网络，， ，，，若有侵权请联系删除
